Comportamento do Sistema: Diagramas de Estado

Eventos, estados e transições

• Um evento é uma "ocorrência interessante"
  • Exemplo: os eventos do sistema discutidos anteriormente (entraItem, ...)
• Um estado é a condição de um objeto entre dois eventos
  • Exemplo: no estudo de caso, o sistema está no estado "Entrando itens" enquanto itens estão sendo informados

Diagramas de estado

• Diagramas de estado podem ser usados para Use Cases complexos
  • Quando a ordem legal de eventos do sistema não é óbvia

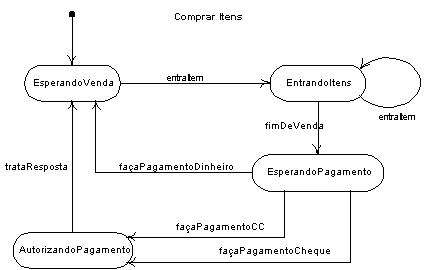

• Não Use Case complexo no estudo de caso, mas podemos mostrar um diagrama de estado nesse contexto (Use Case Comprar Itens)
