Refinando o Modelo Conceitual

Introdução

• Apresentam-se idéias adicionais associadas à modelagem conceitual

Tipos Associativos

• Quando uma Loja usa um Serviço de Autorização, a comunicação envolve uma Identificação de Lojista
• Onde seria armazenado o atributo?
  • Não pode ficar na Loja, pois a identificação é diferente para cada Serviço
  • Não pode ficar no Serviço, pois a identificação é diferente para cada Loja (Lojista)

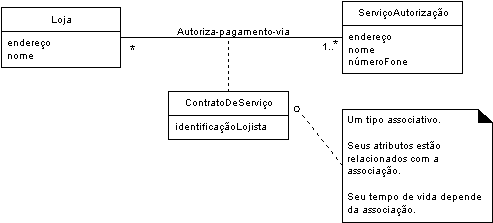

• Podemos modelar isso com um tipo associativo (ou Tipo de Associação)

• Regras: quando usar um tipo associativo?
  • Um atributo está relacionado com uma associação
  • Instâncias do tipo associativo têm tempo de vida dependentes da associação
  • Há uma associação muitos-para-muitos entre dois conceitos e há informação associada à associação em si
  • Há uma única instância do tipo associativo para uma associação envolvendo dois conceitos
• Exemplo fácil para os alunos: Modele o domínio de problema envolvendo Aluno, DescriçãoDeDisciplina, DisciplinaCursada, etc. Onde vai o conceito recebido numa disciplina cursada?

Agregação e composição

• A agregação é uma associação que modela um relacionamento todo-parte
  • O "todo" é chamado composite
  • As partes não têm nome padronizado (parte, componente, elemento, ...)
• Exemplo: todo = mão, partes = dedos
• Agregação na UML

• Agregação composta
  • A cardinalidade do lado composite é 1
  • O losango é cheio (preto)
  • Significa que o composite possui as partes sozinho, sem compartilhamento
• Agregação compartilhada
  • A cardinalidade do lado composite pode ser maior que 1
  • Significa que uma parte pode estar em mais de um composite

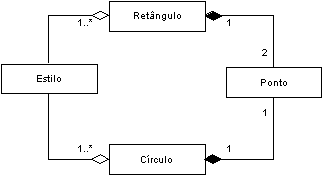

  • Exemplo no domínio de desenho gráfico

• Regras para identificar agregação
  • O tempo de vida das partes está incluso no tempo de vida do composite
  • Tem uma relação óbvia de todo-parte ou montagem lógica
  • Algumas propriedades do composite se propagam para as partes
    • Exemplo: localização
  • Operações aplicadas ao composite propagam paraa as partes
    • Exemplos: movimento, destruição, ...
• Usa ou não usar agregação nos diagramas
  • Não é muito importante e pode ser excluído ao construir um modelo conceitual
  • As vantagens são mais importantes durante a fase de projeto
  • Durante o projeto, a agregação
    • Identifica mais claramente dependências de tempo de vida
    • Ajuda a identificar o criador das partes (padrão Creator)
    • Alerta para a possível propagação de operações
      • Exemplo: clone, ou Deep Copy

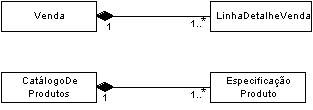

• Agregação no estudo de caso

Nomes de papeis na associações

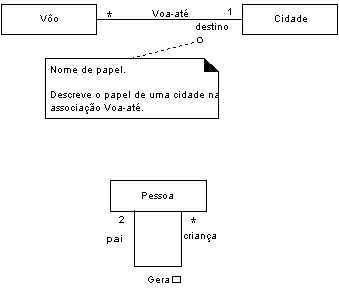

• O uso de nomes de papeis, de cada lado de uma associação é possível mas não obrigatório

Associações qualificadas

• Numa associação, um qualificador ajuda a determinar um ou mais objetos do lado destino de uma associação

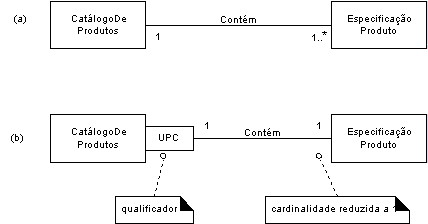

• Exemplo: UPC é usado (conceitualmente) para identificar Especificações de Produtos dentro de um Catálogo de Produtos
  • Observe que a cardinalidade foi afetada

• Cuidado! Já que estamos na análise, uma associação qualificada apenas pode ajudar a entender o modelo melhor
  • Nada significa sobre a escolha de chaves de recuperação no projeto
