Detalhamento de um Framework Vertical para Sistemas Contábeis

Sistemas Contábeis

Numa definição apressada, sistemas contábeis representam o fluxo de dinheiro numa organização
Exemplos:
- Folha de pagamento
- Contabilidade geral
- Vendas
- Investimentos (portfólios de ações)
- Orçamento
- Sistemas bancários
- Finanças pessoais
Coisas que tais sistemas têm em comum:
- Contas
- Transações envolvendo uma ou mais contas
  - A palavra "Transação" não é usada aqui no sentido de operação atômica em BD
Definição mais larga
- Representam mudanças no tempo de categorias de objetos
  - Mesmo envolvendo dados não financeiros
- Exemplos:
  - Inventário (numa loja)
  - Inventário (na manufatura)
  - Dados de um censo
  - Alguns dados meteorológicos
  - Registro de notas de alunos
- "Contas" e "Transações" podem representar os aspectos dinâmicos de tais sistemas
Características essenciais
- Forma de acessar transações por data
  - Ex. Quantos itens foram comprados este mês?
- Habilidade de criar grupos de contas
  - Ex. Quais são as vendas por região?
  - Tais grupos contêm outras contas
  - Eles combinam informação das contas inclusas
    - Ex. Total de algum valor
  - Transações não são aplicáveis diretamente a grupos mas a contas individuais

As duas classes básicas do framework são Conta e Transação
Uma conta:
- Mantém um registro de transações lançadas para ela
  - São contas que armazenam transações
- Pode calcular valores de atributos para faixas de datas
Uma transação:
- Registra um evento numérico significativo, numa certa data, sobre objetos de uma categoria relevante ao sistema

Programador de aplicações (usando o framework pronto)
- Determina o tipo de contas e suas relações para um domínio especial de problema
  - Exemplo: Inventário
    - Contas para itens de inventário
    - Contas para fornecedores
  - Exemplo: Corretor de investimentos
    - Contas para clientes (portfólios)
    - Contas para instrumentos de investimentos (ações, papeis, fundos, ...)
- Determina o tipo de transações e como lançá-las nas contas
- Determina os atributos a manter em cada conta e em cada transação
- Desenvolve uma interface para o sistema
Criador de contas
- Cria contas para um sistema particular (= deployment da aplicação)
  - Ex. Que contas específicas de inventário são mantidas?
    - Canários, cadeiras, lápis, lâminas de aço, ...
- Dá nomes às contas
Usuário da aplicação
- Faz a entrada de dados
- Lança transações

Contas simples
- Contas do nível mais baixo (folhas da floresta de contas)
- É apenas aqui que se armazenam transações lançadas
Contas compostas
- Contêm contas "homogêneas"
  - As contas podem não ser idênticas mas têm um conjunto de nomes de atributos em comum
  - Podem também ter outros atributos não compartilhados entre as contas
  - Útil quando os atributos da conta composta são somatórios de valores das contas filhas
Contas agregadas
- Contêm contas não homogêneas
Uso típico
- Tipicamente, há uma única conta agregada no topo
  - A estrutura da conta é uma árvore, embora o framework permita ter uma floresta
  - É o ponto de entrada no sistema contábil para lançar transações
    - Toda transação é lançada aí
- Contas compostas são usadas para manter um diário
- Contas agregadas são usadas:
  - Quando os filhos armazenam informação diferente; ou
  - Quando uma transação deve ser lançada para mais de um filho
    - Exemplo: Contas a pagar
      - Há contas organizadas por data de vencimento

        "Quanto devo à empresa XYZ?"
      - Há contas organizadas por data de compra

        "Quanto compramos este mês?"

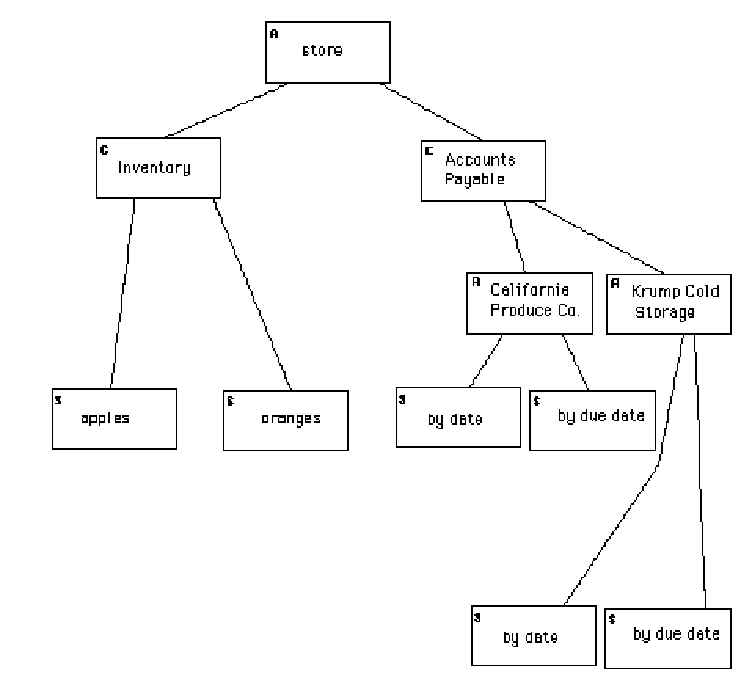

      - Na figura abaixo, S=Simples, C=Composta, A=Agregada


O lançamento de uma transação inicia na raiz de uma árvore de contas
- Normalmente uma conta agregada
A transação desce a árvore até chegar a uma ou mais folhas
Cada conta intermediária decide como lançar a transação "para baixo"
- Se for uma conta composta, uma subconta é escolhida para receber a transação
- Se for uma conta agregada, a transação é convertida em uma ou mais transações, lançadas em subcontas
Por que desdobrar uma transação em mais transações?
- Situação mais comum: a informação contida na transação é de interesse de várias subcontas
- Exemplo:
  - Se uma fatura (a pagar) contiver vários itens de inventário, uma transação separada seria criada para cada item de inventário e outra transação seria criada para lançamento na conta do fornecedor

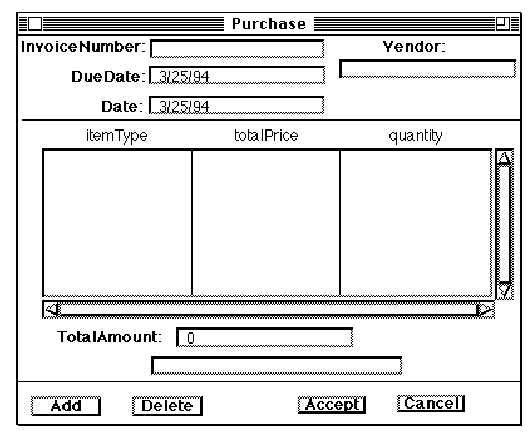

Transações podem conter campos com valor único e campos multivalorados
- A figura abaixo mostra um exemplo com ambos os casos


A criação de um novo tipo de transação envolve:
- A definição dos campos individuais e multivalorados
- A definição do tipo de cada campo (int, String, ...)

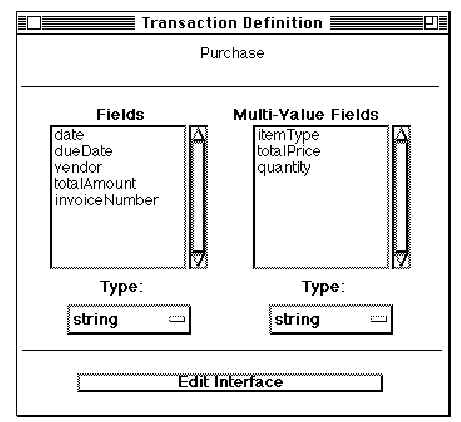

- A figura abaixo mostra uma interface possível para a criação de transações


Cada conta deve decidir como tratar uma transação
Contas simples e compostas nunca alteram a transação
Para contas agregadas, especifica-se um mapeamento de campos da transação original para os campos das novas transações
- Define-se como calcular o valor de cada campo de cada nova transação

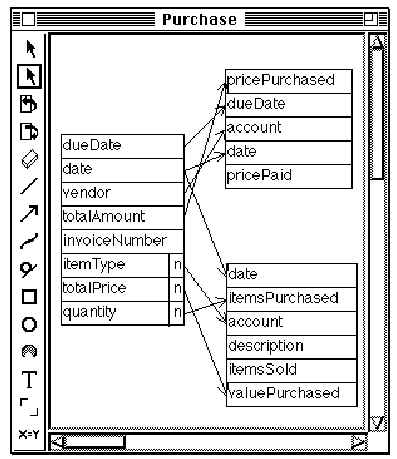

Uma interface possível para a definição do mapeamento aparece abaixo
- "n" significa um campo multivalorado, o que gera várias transações, uma para cada valor


Paa contas compostas, a transação deve ter um campo chamado "Conta" que indica em qual subconta lançar a transação

Permitem armazenar informação agregada sobre transações
Envolvem expressões aritméticas combinando outros atributos, campos de transações, constantes, datas, etc.

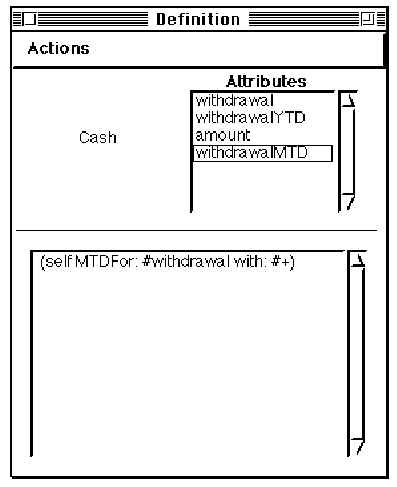

A figura abaixo mostra a definição de um atributo
- withdrawalMTD = Saques do mês até hoje (Month To Date)
- A expressão obedece ao padrão
  self<faixaDeTempo>For:#<nomeDeCampo>with:#<operador>
- onde
  - faixaDeTempo pode ser "total", "MTD", "YTD"
  - nomeDeCampo é o nome de algum campo da transação
  - operador pode ser +, *, min, max
