Detalhamento de um Framework Vertical para Sistemas Contábeis
Sistemas Contábeis
- Numa definição apressada, sistemas contábeis representam o fluxo
de dinheiro numa organização
- Exemplos:
- Folha de pagamento
- Contabilidade geral
- Vendas
- Investimentos (portfólios de ações)
- Orçamento
- Sistemas bancários
- Finanças pessoais
- Coisas que tais sistemas têm em comum:
- Contas
- Transações envolvendo uma ou mais contas
- A palavra "Transação" não é usada aqui no sentido de operação
atômica em BD
- Definição mais larga
- Representam mudanças no tempo de categorias de objetos
- Mesmo envolvendo dados não financeiros
- Exemplos:
- Inventário (numa loja)
- Inventário (na manufatura)
- Dados de um censo
- Alguns dados meteorológicos
- Registro de notas de alunos
- "Contas" e "Transações" podem representar os aspectos dinâmicos
de tais sistemas
- Características essenciais
- Forma de acessar transações por data
- Ex. Quantos itens foram comprados este mês?
- Habilidade de criar grupos de contas
- Ex. Quais são as vendas por região?
- Tais grupos contêm outras contas
- Eles combinam informação das contas inclusas
- Transações não são aplicáveis diretamente a grupos mas a contas individuais
Descrição de um Framework para Sistemas Contábeis
Contas e Transações
- As duas classes básicas do framework são Conta e Transação
- Uma conta:
- Mantém um registro de transações lançadas para ela
- São contas que armazenam transações
- Pode calcular valores de atributos para faixas de datas
- Uma transação:
- Registra um evento numérico significativo, numa certa data, sobre objetos de
uma categoria relevante ao sistema
Papeis
- Programador de aplicações (usando o framework pronto)
- Determina o tipo de contas e suas relações para um domínio especial de problema
- Exemplo: Inventário
- Contas para itens de inventário
- Contas para fornecedores
- Exemplo: Corretor de investimentos
- Contas para clientes (portfólios)
- Contas para instrumentos de investimentos (ações, papeis, fundos, ...)
- Determina o tipo de transações e como lançá-las nas contas
- Determina os atributos a manter em cada conta e em cada transação
- Desenvolve uma interface para o sistema
- Criador de contas
- Cria contas para um sistema particular (= deployment da aplicação)
- Ex. Que contas específicas de inventário são mantidas?
- Canários, cadeiras, lápis, lâminas de aço, ...
- Dá nomes às contas
- Usuário da aplicação
- Faz a entrada de dados
- Lança transações
Contas
- Contas simples
- Contas do nível mais baixo (folhas da floresta de contas)
- É apenas aqui que se armazenam transações lançadas
- Contas compostas
- Contêm contas "homogêneas"
- As contas podem não ser idênticas mas têm um conjunto de nomes de atributos em comum
- Podem também ter outros atributos não compartilhados entre as contas
- Útil quando os atributos da conta composta são somatórios de valores das contas
filhas
- Contas agregadas
- Contêm contas não homogêneas
- Uso típico
- Tipicamente, há uma única conta agregada no topo
- A estrutura da conta é uma árvore, embora o framework permita ter uma floresta
- É o ponto de entrada no sistema contábil para lançar transações
- Toda transação é lançada aí
- Contas compostas são usadas para manter um diário
- Contas agregadas são usadas:
- Quando os filhos armazenam informação diferente; ou
- Quando uma transação deve ser lançada para mais de um filho
- Exemplo: Contas a pagar
- Há contas organizadas por data de vencimento
- "Quanto devo à empresa XYZ?"
- Há contas organizadas por data de compra
- "Quanto compramos este mês?"

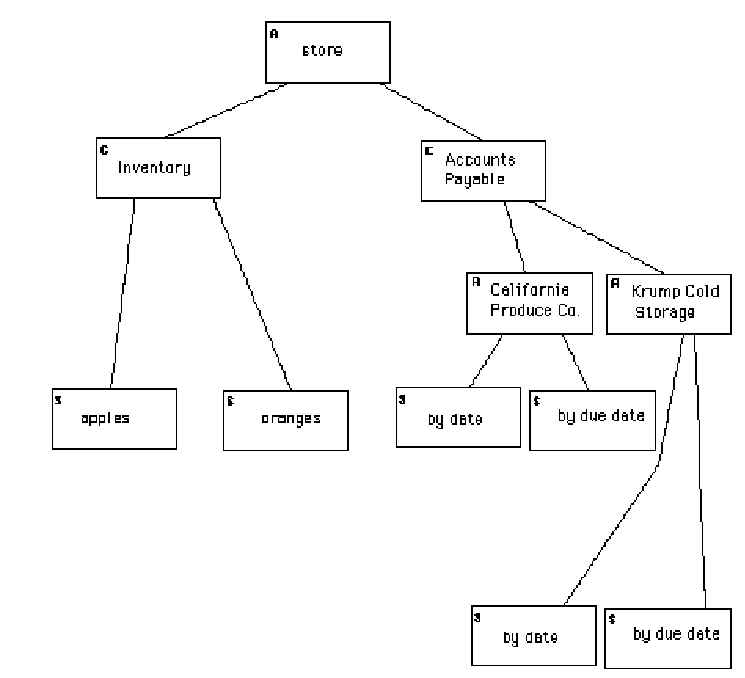

- Na figura abaixo, S=Simples, C=Composta, A=Agregada

Transações
- O lançamento de uma transação inicia na raiz de uma árvore de contas
- Normalmente uma conta agregada
- A transação desce a árvore até chegar a uma ou mais folhas
- Cada conta intermediária decide como lançar a transação "para baixo"
- Se for uma conta composta, uma subconta é escolhida para receber a transação
- Se for uma conta agregada, a transação é convertida em uma ou mais transações,
lançadas em subcontas
- Por que desdobrar uma transação em mais transações?
- Situação mais comum: a informação contida na transação é de interesse de várias
subcontas
- Exemplo:
- Se uma fatura (a pagar) contiver vários itens de inventário, uma transação separada
seria criada para cada item de inventário e outra transação seria criada para
lançamento na conta do fornecedor
- Transações podem conter campos com valor único e campos multivalorados

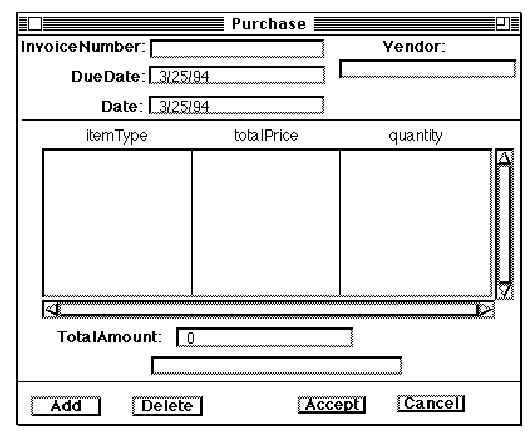

- A figura abaixo mostra um exemplo com ambos os casos

- A criação de um novo tipo de transação envolve:
- A definição dos campos individuais e multivalorados
- A definição do tipo de cada campo (int, String, ...)

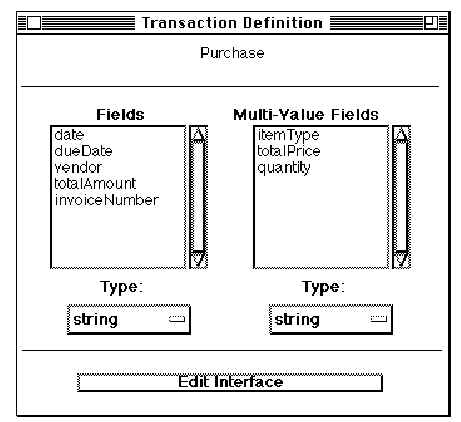

- A figura abaixo mostra uma interface possível para a criação de transações

Lançamento de Transações
- Cada conta deve decidir como tratar uma transação
- Contas simples e compostas nunca alteram a transação
- Para contas agregadas, especifica-se um mapeamento de campos da transação original
para os campos das novas transações
- Define-se como calcular o valor de cada campo de cada nova transação
- Uma interface possível para a definição do mapeamento aparece abaixo
- "n" significa um campo multivalorado, o que gera várias transações, uma
para cada valor

- Paa contas compostas, a transação deve ter um campo chamado "Conta" que
indica em qual subconta lançar a transação
Atributos de contas
- Permitem armazenar informação agregada sobre transações
- Envolvem expressões aritméticas combinando outros atributos, campos de transações,
constantes, datas, etc.

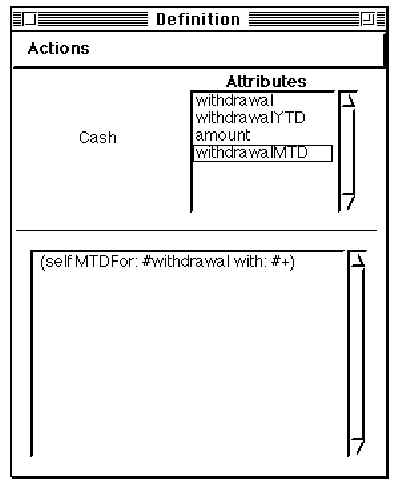

- A figura abaixo mostra a definição de um atributo
- withdrawalMTD = Saques do mês até hoje (Month To Date)
- A expressão obedece ao padrão
self<faixaDeTempo>For:#<nomeDeCampo>with:#<operador>
- onde
- faixaDeTempo pode ser "total", "MTD", "YTD"
- nomeDeCampo é o nome de algum campo da transação
- operador pode ser +, *, min, max

Detalhes de projeto
